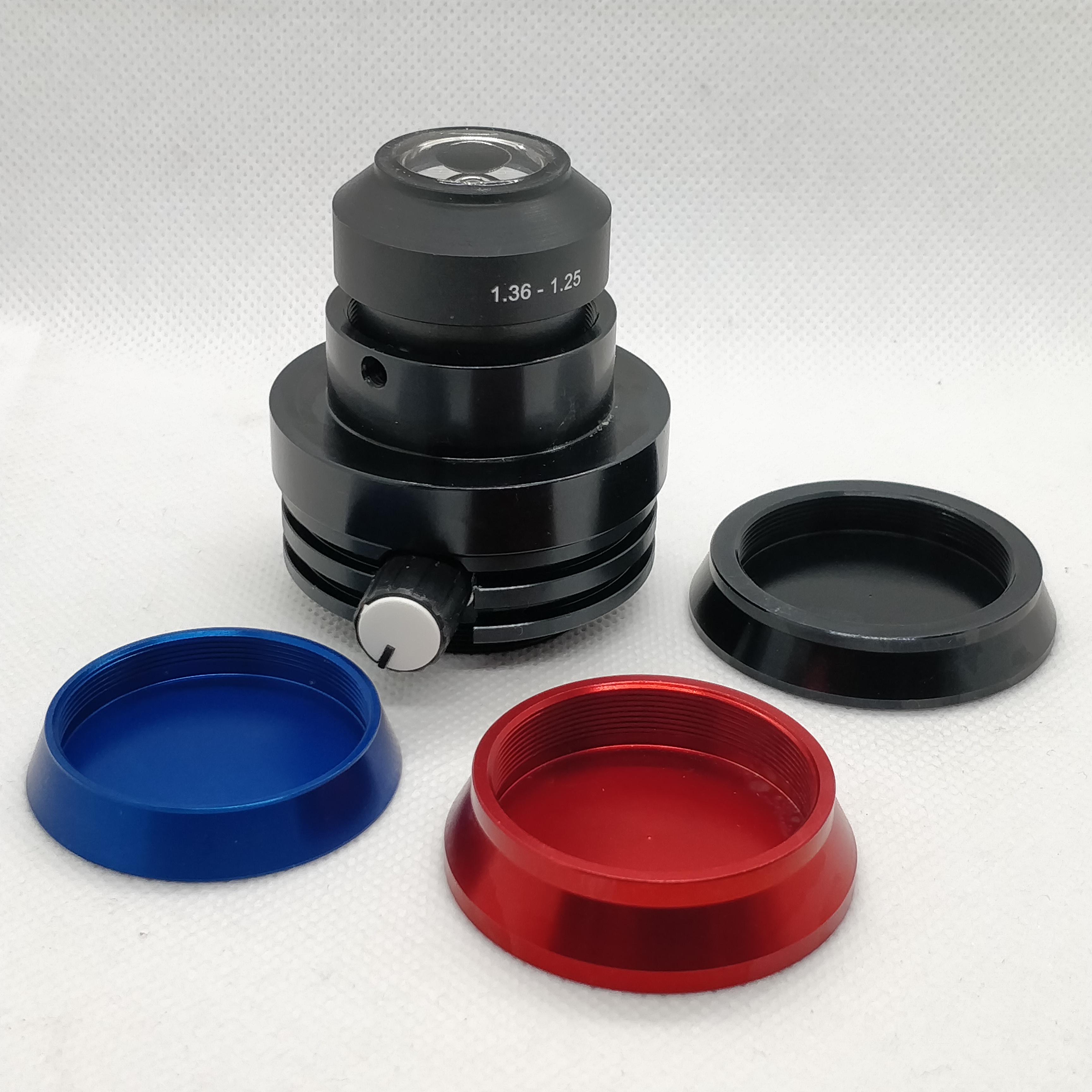

CDF Cardioid LED-sötéttérkondenzor beépített hidegfényforrással (150W halogénnek megfelelő LED) kül. mikroszkópokhoz
(--Lacerta hot product: CDF)
(--Lacerta hot product: CDF)
399.90 EUR
(Bruttopreise sind mit 19% bzw. 7% MWSt kalkuliert. Sollte die MWSt in Ihrem Land höher sein, übernimmt LACERTA GmbH die Differenz.)
zzgl. Versand
(Bruttopreise sind mit 19% bzw. 7% MWSt kalkuliert. Sollte die MWSt in Ihrem Land höher sein, übernimmt LACERTA GmbH die Differenz.)
zzgl. Versand
Marke:
--Lacerta hot product
altípus: Dunkelfeld
max.nagy.: 1000
Versandgewicht: 1kg (Versandkosten)
Lieferbarkeit
(Der Lagerbestand dient nur zur Information und beinhaltet auch bereits reservierte Exemplare)
Wien: Wir bestellen gerne für Sie!
Linz: Wir bestellen gerne für Sie!
Lager: Wir bestellen gerne für Sie!
Öffnungszeiten
Woanders billiger? weiter...
altípus: Dunkelfeld
max.nagy.: 1000
Versandgewicht: 1kg (Versandkosten)
Lieferbarkeit
(Der Lagerbestand dient nur zur Information und beinhaltet auch bereits reservierte Exemplare)
Wien: Wir bestellen gerne für Sie!
Linz: Wir bestellen gerne für Sie!
Lager: Wir bestellen gerne für Sie!
Öffnungszeiten
Woanders billiger? weiter...
| Wir empfehlen auch: | ||
|---|---|---|
|
Aplan10... 449.90 EUR |
|
|
|
I-plan60x 219.90 EUR |
|
|
|
LIS-5 1599.90 EUR |
|
|
|
Aplan60x 169.90 EUR |
|
|
A Cardioid kondenzort két változatban forgalmazzuk: beépített fényforrással (kód: CDF) vagy elõtétlencsével (kód: Cardioid). Míg a beépített fényforrás kb. egy 150W-os halogén izzóénak felel meg, addig az elõtétlencsés változat magának a mikroszkópnak a saját fényforrását használja, mely általában 15W és 30W közötti. A keletkezett kép ennek megfelelõen fényesebb illetve halványabb.
A konkrét tesztfotók mutatják, hogy a kép CDF beépített fényforrással még rövidebb expozíciós idõvel is (1/30 sek, 100 ISO) sokkal fényesebb és kontrasztosabb, mint ha azt Cardioid elõtétlencsével, hosszú expozícióval (1 sek, 800 ISO) és a mikroszkóp saját 20W-os megvilágításával fényképezzük le.
A sötét tér mikroszkópiában általában egy centrálblendével (központi kitakarással) ellátott Abbé kondenzort használnak (z.B.: N.A. 0,4-0,65)
Ezek a sötét tér kondenzorok mintegy 40x nagyítású objektívig (vagy a numerikus apertúra = N.A. = 0,6 értékig) használhatók. E fölött a kép már homályos, tejszerû lesz, hisz direkt fény is jut az objektívbe. Ezek az úgynevezett "száraz" kondenzorok, mert használatukhoz nincs szükségünk immerziós- vagy optikai olajra.
Nagyobb nagyításokhoz (pl. 60x vagy 100x objektív) optimális eredményt csak CDF (Cardioid Dark Field) kondenzorral és íriszblendés objektívvel érhetünk el. Ezek olajos kondenzorok, mert használatukkor a kondenzor és a tárgylemez közé egy csepp immerziós- vagy optikai olajat kell csöppentenünk. Szárazon használva nem éri teljesítõképességének töredékét sem. A használat és beállítás módját az itt látható (német nyelvû) videón tekinthetjük meg:
- A Lacerta CDF egység (magyar termék, melynek optikáját az osztrák Alois Ortner számolta!) egy Cardioid kondenzor, melybe egy extrém erõs LED fényforrást építettünk. A fény erõssége megfelel egy 150 W-os halogén lámpának, ám attól kissé kékebb. A kondenzor 6V és 12V közti feszültséggel mûködik.
F.A.Q.:
Mi a sötét tér eljárás lényege? Az eljárás lényege, hogy a mintát nem átmenõ, hanem szórt fényben figyeljük meg: hasonlóan a pinceablakon beszûrõdõ erõs napfényben látható porszemekhez. Ehhez az optikai tengelyben érkezo fényt ki kell takarnunk, és egyben a vizsgált tárgyat jól határolt, de oldalról beesõ fénnyel kell megvilágítanunk. Az eljárást elõször az elektromos térben lebegõ olajcseppek vizsgálatára használták (Milikan kísérlet 1910), melybõl kifolyólag Milikan 1923-ban Nobel díjat kapott.
Miért van szükség íriszblendére a 100x objektívben? Nem kívánatos reflexiókat kizárni. Íriszblende nélkül a szórt fény egy fátyolszerû, defókuszált háttérfényt (derengést) hoz létre, mely a kép kontrasztját jelentõsen gyengíti. Az íriszblendével az objektív numerikus apertúráját 1,25-rõl egészen 0,5-ig csökkenthetjük. Kisebb nagyítású objektíveknél, melyek numerikus apertúrája is kisebb, nem szükséges íriszblende (pl. 40x N.A.=0,65)
Mennyi fény szükséges az élõ vér analízishez? Vezérfonalként minimum 100W halogénnek megfelelõ fényrõl szoktunk beszélni, melyet fényvezetõ kábellel vezetnek a kondenzorhoz. A CDF kondenzor extra erõs LED világításával ennek másfélszerese (minteg 150W halogénnek megfelelõ fénymennyiség) áll rendelkezésünkre, ráadásul fénykábel és ventilátoros fényforrás használata nélkül. A CDF változat nem csak könnyebb (csak 300 gramm a halogénes szett 3kg-ja helyett), de egyszerûbben jusztírozható, gyorsabban fel- és leépíthetõ, ráadásul olcsóbb is!
Mit jelent a "Cardioid"? A hagyományos sötét tér kondenzorban egy központi kitakarás hozza létre az oldalról beesõ fénykúpot (száraz kondenzor, mely a fény 5-15%-át használja fel), míg a Cardioid egy két tagú, katadioptrikus tükrös-lencsés rendszer. A fényhasznosítás 75%, vagy a fölötti. A cardioid kondenzorok azonban kizárólag egy csepp immerziós, vagy optikai olajjal mûködnek, mely a kondenzor és tárgylemez között terül szét (tehát a kondenzort felülrõl, míg a tárgylemezt alulról olajozzuk). Immerziós, vagy optikai olaj nélkül a cardioid kondenzorok használhatatlanok, mert a nagy beesési szög miatt a fény nagy része az üveg-levegõ határfelületen visszatükrözõdik.
Milyen mikroszkópokat lehet Cardioid kondenzorral használni? Majdnem minden mikroszkóppal használható, melynek kondenzora cserélhetõ (standard 37mm foglalat elõnyben!) és a tárgyasztal alatt legalább 10cm áll rendelkezésre. A kondenzor-tartónak jusztírozhatónak kell lennie mindhárom irányban. A tárgyasztalon található vályat legalább 30mm tág legyen, miután maga a cardioid feje 29mm széles. Nem feltétlenül szükséges, de ajánlott a jó minõségû mechanikai kidolgozás, miután a cardioid kondenzor nagyon érzékeny a precíz beállításra, különösen vertikális irányban! Mikroszkópjaink közül a BIM135 széria, vagy a Lacerta LIS-5 sorozata, illetve a 2014 õszén piacra kerülõ "Labitram" (Lacerta Biological Travel Microscope)
A konkrét tesztfotók mutatják, hogy a kép CDF beépített fényforrással még rövidebb expozíciós idõvel is (1/30 sek, 100 ISO) sokkal fényesebb és kontrasztosabb, mint ha azt Cardioid elõtétlencsével, hosszú expozícióval (1 sek, 800 ISO) és a mikroszkóp saját 20W-os megvilágításával fényképezzük le.
A sötét tér mikroszkópiában általában egy centrálblendével (központi kitakarással) ellátott Abbé kondenzort használnak (z.B.: N.A. 0,4-0,65)
Ezek a sötét tér kondenzorok mintegy 40x nagyítású objektívig (vagy a numerikus apertúra = N.A. = 0,6 értékig) használhatók. E fölött a kép már homályos, tejszerû lesz, hisz direkt fény is jut az objektívbe. Ezek az úgynevezett "száraz" kondenzorok, mert használatukhoz nincs szükségünk immerziós- vagy optikai olajra.
Nagyobb nagyításokhoz (pl. 60x vagy 100x objektív) optimális eredményt csak CDF (Cardioid Dark Field) kondenzorral és íriszblendés objektívvel érhetünk el. Ezek olajos kondenzorok, mert használatukkor a kondenzor és a tárgylemez közé egy csepp immerziós- vagy optikai olajat kell csöppentenünk. Szárazon használva nem éri teljesítõképességének töredékét sem. A használat és beállítás módját az itt látható (német nyelvû) videón tekinthetjük meg:
- A Lacerta CDF egység (magyar termék, melynek optikáját az osztrák Alois Ortner számolta!) egy Cardioid kondenzor, melybe egy extrém erõs LED fényforrást építettünk. A fény erõssége megfelel egy 150 W-os halogén lámpának, ám attól kissé kékebb. A kondenzor 6V és 12V közti feszültséggel mûködik.
F.A.Q.:
Mi a sötét tér eljárás lényege? Az eljárás lényege, hogy a mintát nem átmenõ, hanem szórt fényben figyeljük meg: hasonlóan a pinceablakon beszûrõdõ erõs napfényben látható porszemekhez. Ehhez az optikai tengelyben érkezo fényt ki kell takarnunk, és egyben a vizsgált tárgyat jól határolt, de oldalról beesõ fénnyel kell megvilágítanunk. Az eljárást elõször az elektromos térben lebegõ olajcseppek vizsgálatára használták (Milikan kísérlet 1910), melybõl kifolyólag Milikan 1923-ban Nobel díjat kapott.
Miért van szükség íriszblendére a 100x objektívben? Nem kívánatos reflexiókat kizárni. Íriszblende nélkül a szórt fény egy fátyolszerû, defókuszált háttérfényt (derengést) hoz létre, mely a kép kontrasztját jelentõsen gyengíti. Az íriszblendével az objektív numerikus apertúráját 1,25-rõl egészen 0,5-ig csökkenthetjük. Kisebb nagyítású objektíveknél, melyek numerikus apertúrája is kisebb, nem szükséges íriszblende (pl. 40x N.A.=0,65)
Mennyi fény szükséges az élõ vér analízishez? Vezérfonalként minimum 100W halogénnek megfelelõ fényrõl szoktunk beszélni, melyet fényvezetõ kábellel vezetnek a kondenzorhoz. A CDF kondenzor extra erõs LED világításával ennek másfélszerese (minteg 150W halogénnek megfelelõ fénymennyiség) áll rendelkezésünkre, ráadásul fénykábel és ventilátoros fényforrás használata nélkül. A CDF változat nem csak könnyebb (csak 300 gramm a halogénes szett 3kg-ja helyett), de egyszerûbben jusztírozható, gyorsabban fel- és leépíthetõ, ráadásul olcsóbb is!
Mit jelent a "Cardioid"? A hagyományos sötét tér kondenzorban egy központi kitakarás hozza létre az oldalról beesõ fénykúpot (száraz kondenzor, mely a fény 5-15%-át használja fel), míg a Cardioid egy két tagú, katadioptrikus tükrös-lencsés rendszer. A fényhasznosítás 75%, vagy a fölötti. A cardioid kondenzorok azonban kizárólag egy csepp immerziós, vagy optikai olajjal mûködnek, mely a kondenzor és tárgylemez között terül szét (tehát a kondenzort felülrõl, míg a tárgylemezt alulról olajozzuk). Immerziós, vagy optikai olaj nélkül a cardioid kondenzorok használhatatlanok, mert a nagy beesési szög miatt a fény nagy része az üveg-levegõ határfelületen visszatükrözõdik.
Milyen mikroszkópokat lehet Cardioid kondenzorral használni? Majdnem minden mikroszkóppal használható, melynek kondenzora cserélhetõ (standard 37mm foglalat elõnyben!) és a tárgyasztal alatt legalább 10cm áll rendelkezésre. A kondenzor-tartónak jusztírozhatónak kell lennie mindhárom irányban. A tárgyasztalon található vályat legalább 30mm tág legyen, miután maga a cardioid feje 29mm széles. Nem feltétlenül szükséges, de ajánlott a jó minõségû mechanikai kidolgozás, miután a cardioid kondenzor nagyon érzékeny a precíz beállításra, különösen vertikális irányban! Mikroszkópjaink közül a BIM135 széria, vagy a Lacerta LIS-5 sorozata, illetve a 2014 õszén piacra kerülõ "Labitram" (Lacerta Biological Travel Microscope)
Wir empfehlen auch:
|
Aplan100x-iris | UNIVERSAL Planobjektív (100x) iriszblendével sötéttérvizsgálathoz. Használható mind 160mm-es, mind Zeiss és Lacerta Infinity rendszerhez! | 449.90 EUR | |
|
I-plan60x | Planobjektív (60x, infinity) LACERTA Infinity mikroszkóphoz | 219.90 EUR | |
|
LIS-5 | Lacerta Infinity Series Typ-5 mikroszkóp 4 PLAN objektívvel (4x, 10x, 40x, 100x), fototubussal és Full-Köhler megvilágítással (Labor-színvonal) | 1599.90 EUR | |
|
Aplan60x | Planobjektív (60x, 160mm) szabvány csavarmenettel | 169.90 EUR |
SUPPORT
Video
Fotos
CDF Blut-600x-LIS-CDF-5 Stunden alt-WEB
CDF Blut-600x-LIS-CDF-6 Stunden alt-WEB
CDF Blut-600x-LIS-CDF-8 Stunden alt-SW-PRESS
CDF Blut-600x-LIS-CDF-8 Stunden alt-WEB
CDF Blut-BIM135-CDF-LED-visuelle Wahrnehmung
CDF Blut-BIM135-CDF-LED
CDF Version Max-hinten
CDF Version Max-seitlich
CDF Version Max-vorne

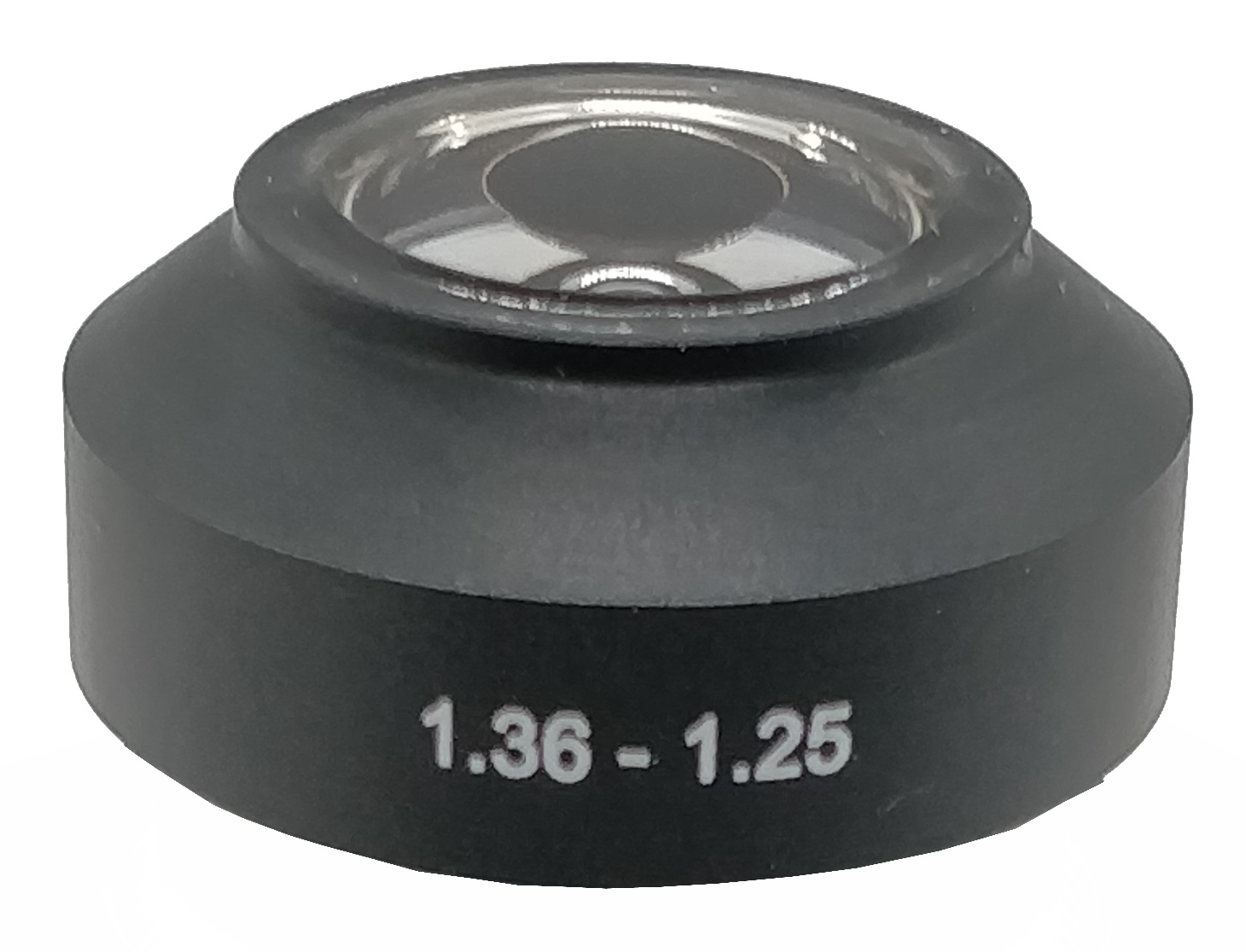

CDF optic-part
